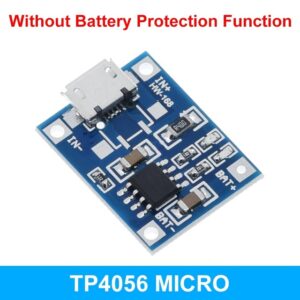

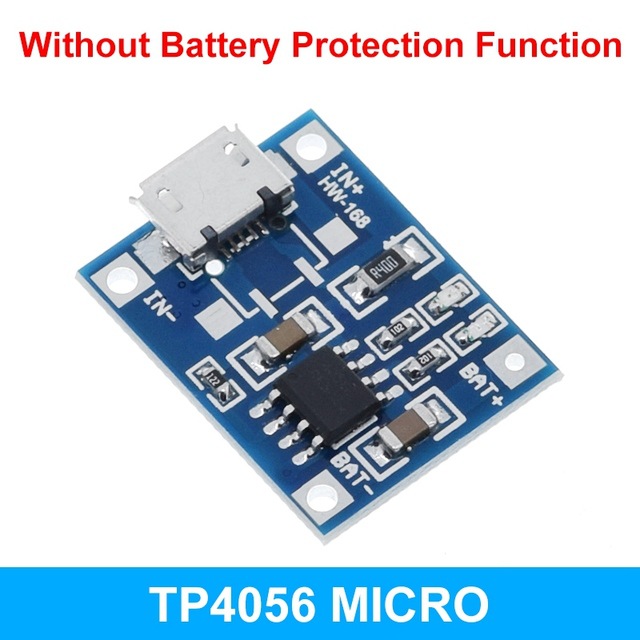

TP4056 modul omogućava sigurno i jednostavno punjenje jedne 3.7V Li-Ion ili Li-Po baterije putem Micro USB priključka. Ova verzija nema zaštitu baterije (Protection Circuit) i namijenjena je za primjene gdje je zaštita već ugrađena u bateriju ili se koristi zaseban BMS modul.

Modul je jednostavan za korištenje i idealan za razne elektronske projekte sa Arduino, ESP32, ESP8266, Raspberry Pi i drugim mikrokontrolerima.

Karakteristike:

• Model: TP4056
• Ulazni napon: 5V DC (Micro USB)
• Izlaz: 4.2V za punjenje Li-Ion/Li-Po baterija
• Maksimalna struja punjenja: do 1A
• Verzija bez zaštite baterije
• Punjenje u režimu konstantne struje i konstantnog napona (CC/CV)
• LED indikacija:
  • Crvena – punjenje u toku
  • Plava/Zelena – baterija napunjena
• Priključci: IN+, IN-, BAT+, BAT-
• Kompaktne dimenzije i jednostavno povezivanje

Napomena:
Ovaj modul ne sadrži zaštitu od prekomjernog pražnjenja, prepunjavanja niti kratkog spoja. Preporučuje se korištenje baterija sa ugrađenom zaštitom ili dodatnog BMS zaštitnog modula.

Primjena:

• Punjenje 18650 Li-Ion baterija
• Li-Po baterije 3.7V
• Power bank projekti
• Arduino i ESP projekti
• DIY elektronika
• Prenosivi uređaji
• IoT sistemi

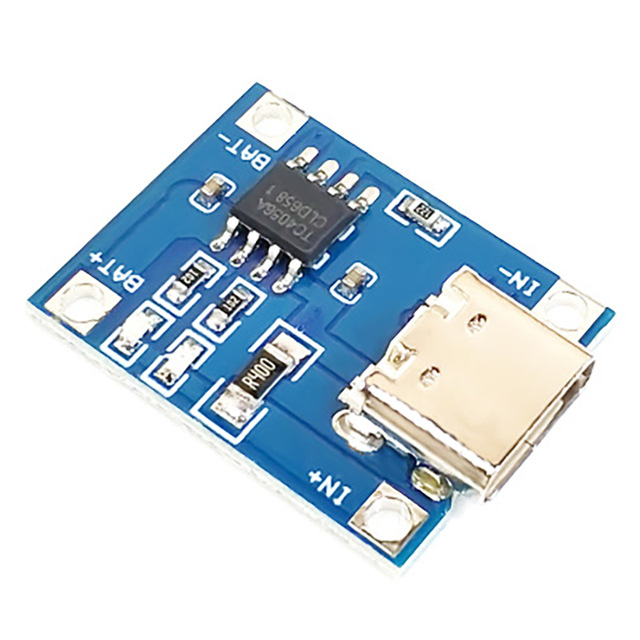

TP4056 modul sa USB Type-C (USB-C) priključkom omogućava sigurno i jednostavno punjenje jedne 3.7V Li-Ion ili Li-Po baterije. Zahvaljujući modernom USB-C konektoru, predstavlja praktičnije rješenje u odnosu na Micro USB verziju.

Ova verzija nema zaštitu baterije (Protection Circuit) i namijenjena je za primjene gdje baterija već ima ugrađenu zaštitu ili se koristi zaseban BMS modul.

Idealan je za projekte sa Arduino, ESP32, ESP8266, Raspberry Pi i drugim mikrokontrolerima.

Karakteristike:

• Model: TP4056
• Ulazni napon: 5V DC (USB Type-C)
• Izlazni napon: 4.2V za punjenje Li-Ion/Li-Po baterija
• Maksimalna struja punjenja: do 1A
• USB Type-C priključak
• Verzija bez zaštite baterije
• CC/CV način punjenja (konstantna struja / konstantan napon)
• LED indikacija punjenja i završetka punjenja
• Priključci: IN+, IN-, BAT+, BAT-
• Kompaktne dimenzije i jednostavno povezivanje

Napomena:
Ovaj modul ne posjeduje zaštitu od prekomjernog pražnjenja, prepunjavanja niti kratkog spoja. Preporučuje se korištenje baterija sa ugrađenom zaštitom ili dodatnog BMS zaštitnog modula.

Primjena:

• Punjenje 18650 Li-Ion baterija
• Li-Po baterije 3.7V
• DIY elektronski projekti
• Arduino i ESP32 projekti
• Power bank uređaji
• IoT sistemi
• Prenosivi elektronski uređaji

● Visoka osetljivost pogodna za aplikacije sa niskim osvetljenjem
● Nizak napon pogodan za ugrađene aplikacije
●Standardni SCCB interfejs, kompatibilan sa I2C interfejsom
●RawRGB, RGB (GRB4:2:2, RGB565/555/444), YUV (4:2:2) i YCbCr (4:2:2) izlazni formati
● Podržava VGA, CIF i različite veličine od CIF do 40×30
●VarioPixel metod poduzorkovanja
● Funkcije automatske kontrole uticaja uključuju: automatsku kontrolu ekspozicije, automatsku kontrolu pojačanja, automatski balans belog, automatsko eliminisanje svetlih pruga, automatsku kalibraciju nivoa crne slike uključuje zasićenost boja, nijansu, gama, oštrinu ANTI_BLOOM
●ISP ima funkcije eliminacije šuma i kompenzacije loših piksela

● Podržava skaliranje slike
● Kompenzacija gubitka objektiva
●50/60Hz automatska detekcija
● Automatsko podešavanje zasićenja (UV podešavanje)
● Automatsko podešavanje poboljšanja ivica
● Automatsko podešavanje smanjenja buke
ključni parametar:
(1) Fotoosetljivi niz 640X480 (2) IO napon 2,5 V do 3,0 V (unutrašnji LDO napajanje 60mW/15fpsVGAYUV); – 30℃ do 70℃ (6) Stabilan rad 0℃ do 50℃ (7) Izlazni format (8 bita) RGB565/555/444 GRB4:2:2;
Svjetlo (8) Dimenzije
1/6” (9) vidno polje 25° (10) je VGA s velikom brzinom kadrova 30fps
Osjetljivost
1,3 V/(Lux-sec) (11) Odnos signal/šum 46 dB (12) Dinamički opseg 52 dB;
(13) Režim pretraživanja red po red (14);
Elektronska ekspozicija od 1 linije do 510 linija (15) Površina piksela 3,6 μm x 3,6 μm (16) Tamna struja 12 mV/s na 60 ℃;
