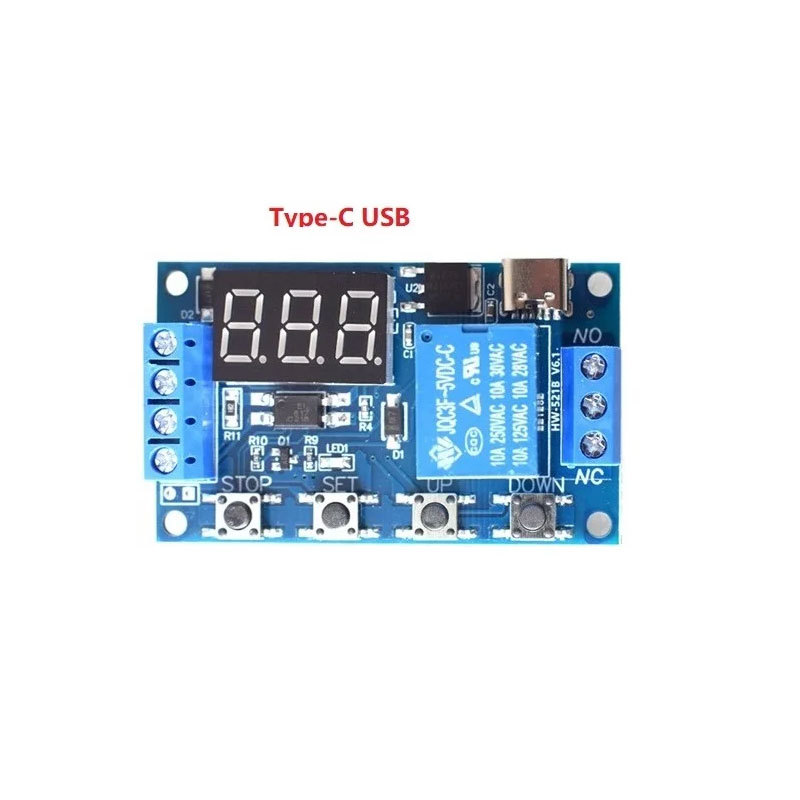

Jednosmjerni relejni modul odgađa isključivanje i isključuje se kako bi aktivirao prekidač vremena ciklusa odgode
0,01 sekundi (minimalno) ~ 9999 minuta (maksimalno) kontinuirano podesivo
Ovaj proizvod ima vrlo jasan LCD zaslon, jednostavan je za korištenje i ima moćne funkcije, ali molimo vas da detaljno pročitate upute za upotrebu ovog proizvoda. To je vrlo praktičan proizvod.
Naglasci modula:
1. Sa LCD ekranom, trenutni način rada i parametri su jasni na prvi pogled, vrlo jasni, jednostavni i praktični;
2. Podržava aktiviranje visokog i niskog nivoa, kontrolu količine prekidača, pogodno za većinu prilika;
3. Široki napon napajanja (6~30V) podržava mikro USB 5.0V napajanje, što je vrlo zgodno za korištenje;
4. Podrška za učitavanje UART podataka i podešavanje parametara;
5. Ima funkciju zaustavljanja u nuždi s jednim dugmetom (dugme STOP) sa zaštitom od obrnutog povezivanja i neće izgorjeti ako je veza obrnuta;
6. Dodati režim mirovanja, ako nema operacije u roku od 5 minuta, pozadinsko osvetljenje LCD-a će se automatski isključiti;
7. Možete podesiti različite OP, CL i LOP parametre.
8. Svi parametri podešavanja se automatski spremaju kada je napajanje isključeno.
Način rada:
P1: Nakon što se signal aktivira, relej se uključuje za vrijeme OP, a zatim se isključuje za vrijeme OP, signal je nevažeći ako se ponovo aktivira
P2: Nakon što se signal aktivira, relej se uključuje za vrijeme OP, a zatim se isključuje unutar OP vremena, signal se ponovo pokreće i mjerenje vremena se ponovo pokreće.
P3: Nakon što se signal aktivira, relej se uključuje za vrijeme OP, a zatim se isključuje unutar OP vremena, signal se ponovo pokreće za resetiranje, relej se isključuje i mjerenje vremena se zaustavlja.
P4: Dajte okidač signal, nakon što je relej isključen za vrijeme CL, relej se uključuje za vrijeme OP, a nakon završetka mjerenja vremena, relej se isključuje;
P5: Dajte signal za okidanje, relej će biti uključen za vrijeme OP, zatim isključen za vrijeme CL, a zatim ponovite gore navedene radnje u ciklusu, relej će biti isključen, a broj ciklusa (LOP) se može podesiti.
P6: Nakon uključivanja nije potreban signal okidača. Relej se isključuje za vrijeme CL, a gore navedene radnje se mogu podesiti.
P7: Funkcija zadržavanja signala Ako postoji signal okidača, tajming se resetuje i relej ostaje uključen kada signal nestane, relej se isključuje nakon što je tajming OP tokom vremenskog perioda, ako postoji signal ponovo;
Parametri proizvoda:
1: Radni napon: 6–30V Podržava mikro USB 5.0V napajanje
2: Izvor signala okidača: okidač visokog nivoa (3,0V~24V), okidač niskog nivoa (0,0V~0,2V), kontrola prekidača (pasivni prekidač).
3: Izlazni kapacitet: može kontrolisati uređaje unutar DC 30v 5A ili AC 220v 5A
4: Statička struja: 15mA Radna struja: 50mA
5: Vijek trajanja: više od 100.000 puta; Radna temperatura: -40-85 ℃. Veličina: 8,0*3,8*1,9 cm
6: Sa izolacijom optokaplera, poboljšanom sposobnošću protiv smetnji, industrijskom pločom s električnim kolom, postavljeni parametri će se zauvijek pamtiti nakon nestanka struje.
