koristiti:
Različiti plamenovi, detekcija izvora požara
Karakteristike modula:
1. Može da detektuje plamen ili izvore svetlosti sa talasnim dužinama od 760 nanometara do 1100 nanometara
2. Ugao detekcije je oko 60 stepeni, što je posebno osetljivo na spektar plamena.
3. Podesiva osjetljivost (podešava plavi digitalni potenciometar na slici)
4. Izlaz komparatora, čist signal, dobar valni oblik, jaka sposobnost vožnje, više od 15mA
5. Opremljen podesivim preciznim potenciometrom za podešavanje osjetljivosti
6. Radni napon 3.3V-5V
7. Oblik izlaza: digitalni prekidački izlaz (0 i 1)
8. Opremljen rupama za pričvršćivanje za vijke za jednostavnu instalaciju
9. Veličina PCB-a male ploče: 3,2 cm x 1,4 cm
10. Koristite širokonaponski LM393 komparator
Upute za korištenje modula:
1. Senzor plamena je osjetljiv na plamen i također reagira na običnu svjetlost. Obično se koristi za alarme plamena i druge svrhe.
2. Izlazni interfejs male ploče može se direktno povezati na IO port mikrokontrolera
3. Održavajte određenu udaljenost između senzora i plamena kako biste izbjegli oštećenje senzora od visoke temperature. Razmak plamena za upaljač je 80 cm

Spisak otpreme:

Modul senzora plamena 1

YF-S201 (4 boda G1/2) bijela težina 0,031 svaki 50 komada 1,53 kg

Karakteristike:

1. Ovaj proizvod je lagan i fleksibilan po izgledu, male veličine i jednostavan za instalaciju.

2. Radno kolo je umetnuto perlama od nehrđajućeg čelika, koje su uvijek otporne na habanje.

3. Zaptivni prsten ima gornju i donju strukturu koja nosi silu i nikada neće propuštati.

4. Hall elementi su uvezeni i ojačani vodootpornim gumenim prstenovima i silikonom kako bi se spriječilo prodiranje vode i nikada neće stariti.

5. Sve sirovine su u skladu sa ROHS standardima testiranja

6. Standardni G1/2 navojni interfejs je lakši i sigurniji za instalaciju.

1. Predstavljanje proizvoda:

Senzor protoka vode uglavnom se sastoji od plastičnog kućišta ventila, sklopa rotora protoka vode i Hall senzora.

Postavlja se na ulaznom kraju bojlera i koristi se za detekciju ulaznog protoka vode.Kada voda prođe kroz sklop rotora protoka vode,

Magnetni rotor se rotira i brzina rotacije se mijenja sa brzinom protoka, a Hall senzor daje odgovarajuće impulse

Signal se vraća nazad u kontroler, koji određuje veličinu protoka vode i reguliše ga.

Mjere opreza pri upotrebi:

Strogo su zabranjeni jaki udari i korozija hemijskim supstancama.

Bacanje ili sudar je strogo zabranjeno.

Temperatura medija ne bi trebalo da prelazi 120 stepeni

3. Metoda izvođenja:

1 crveni IN spojen na pozitivni pol

2 Žuta izlazna linija OUT signala

3 Crna GND je spojena na negativni pol

Frekvencija: F=7,5*Q(L/min) Greška: ±2%

Uzimajući brzinu protoka od 1L/min kao kolonu, to je 7,5*1*60, što je jednako broju izlaznih impulsa kada teče 1 litar vode Napon: 3,5-24VDC, struja ne može biti veća od 10mA, a 450 impulsi se emituju nakon protoka jedne litre vode.

Odnosno, izračunavanje frekvencije = konstantno 7,5 * jedinični protok (L/min) * vrijeme (sekunde)

Raspon protoka: 1-30L/min

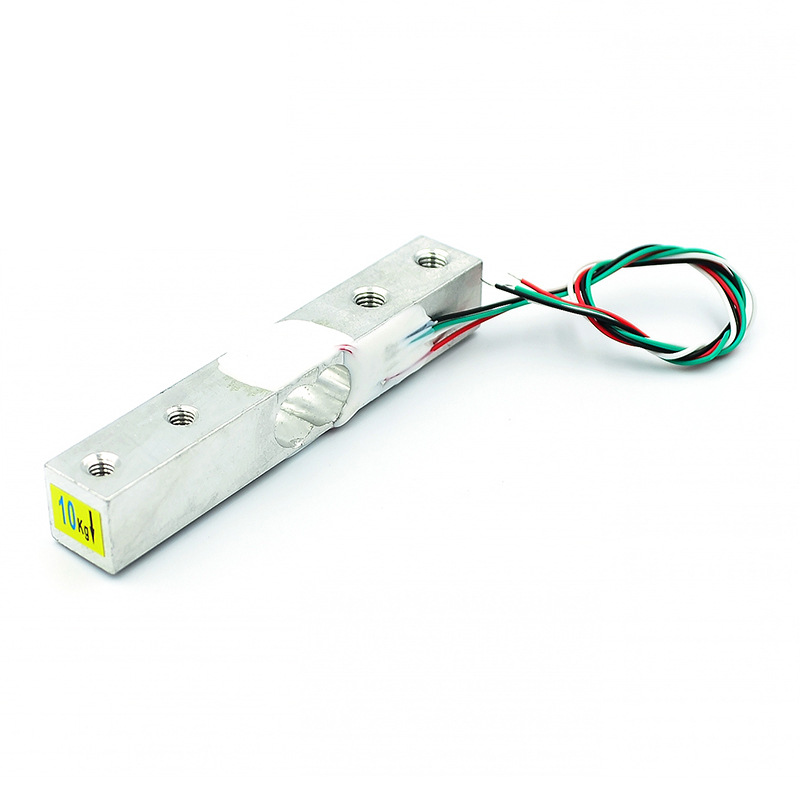

Kuhinjska mjerna ćelija

Četiri vodiča, laka za upotrebu, dodaju 5-10V pogonskog napona, a promjena sile se direktno emituje kao naponski signal.

Veličina 1 kg: 12,7 mm * 12,7 mm * 80 mm

Težina: 38g

Način ožičenja: crveno: napajanje +, crno: napajanje -, zeleno: izlazni signal +, bijelo: izlazni signal –

Jedan kraj senzora je fiksiran kroz otvor za vijak, a drugi kraj je okačen u smjeru naznačenom na naljepnici. Obratite posebnu pažnju da ne pritisnete direktno na bijeli gumeni dio.
