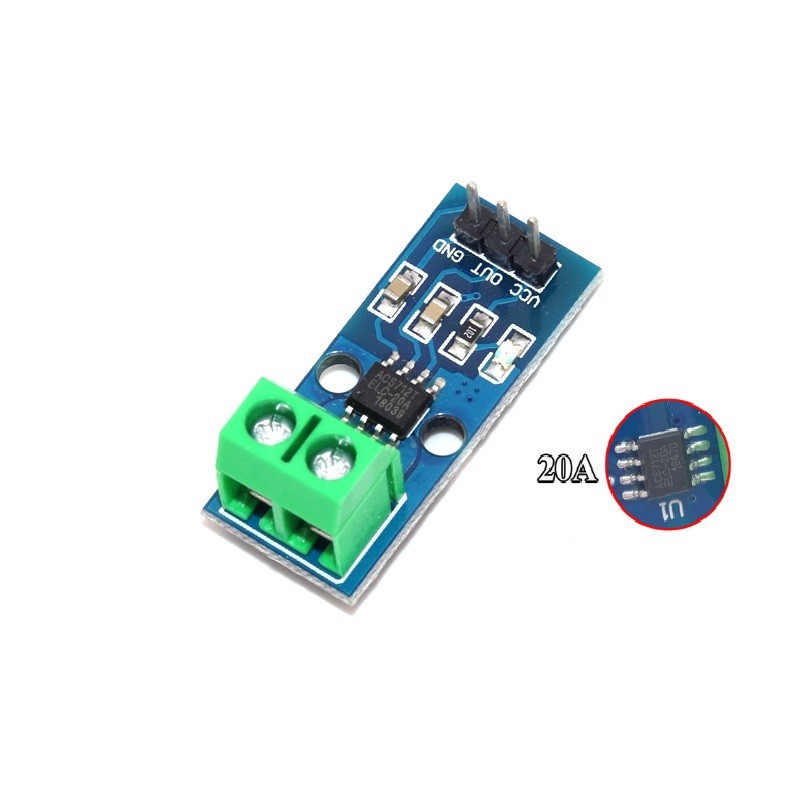

Modul za mjerenje električne struje baziran na ACS712 Hall Effect senzoru, namijenjen za Arduino i druge mikrokontrolerske projekte.

Ova verzija podržava mjerenje struje do ±20 A i daje analogni izlaz proporcionalan izmjerenoj struji.

Karakteristike:

• Senzor: ACS712
• Verzija: 20 A
• Mjerni opseg: ±20 A
• Mjerenje AC i DC struje
• Princip rada: Hall Effect
• Analogni izlaz
• Napajanje modula: 5 V
• Vijčani terminal za jednostavno povezivanje
• Signalni priključci za povezivanje sa mikrokontrolerom
• Električna izolacija između provodnika mjerene struje i signalnog dijela
• Pogodan za Arduino i druge mikrokontrolere
• Primjena: mjerenje potrošnje, motori, napajanja, baterijski sistemi, punjači i DIY projekti

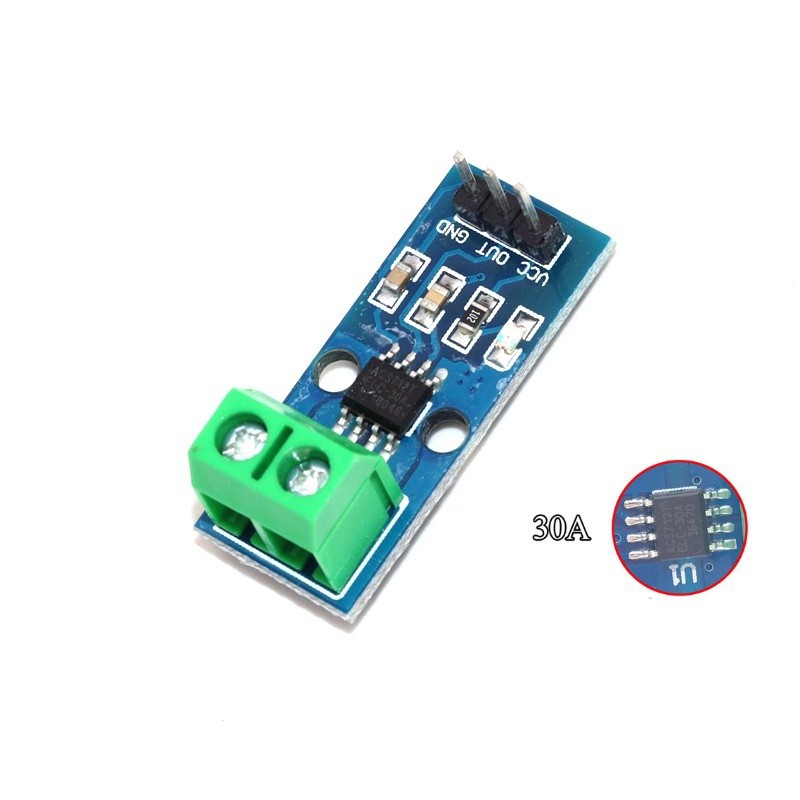

Modul za mjerenje električne struje baziran na ACS712 Hall Effect senzoru, pogodan za Arduino i različite mikrokontrolerske projekte.

Ova verzija omogućava mjerenje struje do ±30 A, a izmjerena vrijednost dostupna je preko analognog izlaza modula.

Karakteristike:

• Senzor: ACS712
• Verzija: 30 A
• Mjerni opseg: ±30 A
• Podržava mjerenje AC i DC struje
• Princip mjerenja: Hall Effect
• Analogni OUT izlaz
• Napajanje: 5 V
• Priključci: VCC, OUT i GND
• Vijčani terminal za povezivanje mjerenog strujnog kruga
• Električna izolacija između strujnog puta i signalnog dijela
• Pogodan za Arduino i druge mikrokontrolere
• Primjena: motori, napajanja, baterijski sistemi, punjači, mjerenje potrošnje i DIY elektronika

Materijal osjetljiv na plin koji se koristi u senzoru plina MQ135 je kalaj dioksid (SnO2) niske provodljivosti u čistom zraku. Kada se senzor nalazi u okruženju u kojem postoje
Kada se pojave zagađujući plinovi, provodljivost senzora se povećava kako se povećava koncentracija zagađujućih plinova u zraku. Koristeći jednostavan krug možete promijeniti vodljivost
pretvara u izlazni signal koji odgovara koncentraciji plina.
Senzor MQ135 ima visoku osjetljivost na pare amonijaka, sulfida i benzena, a idealan je i za praćenje dima i drugih štetnih tvari. Ovaj senzor može detektovati
Može mjeriti razne štetne plinove i jeftin je senzor pogodan za razne primjene.
Aplikacija modula:
Uređaj za detekciju štetnih gasova za domove i okolinu, pogodan za detekciju štetnih gasova kao što su amonijak, aromatična jedinjenja, sulfidi, para benzena, dima i drugih gasova
Karakteristike modula:
1. Usvojite visokokvalitetni dizajn sa dvostrukim panelom, s indikatorom napajanja i indikatorom izlaznog TTL signala;
2. Sa DO switch signalom (TTL) izlazom i AO analognim izlazom signala;
3. Valjani TTL izlazni signal je nizak nivo. (Signalna lampica se pali kada je izlaz nizak i može se direktno povezati na mikrokontroler ili relejni modul)
4. Analogni izlazni napon je 0~5V Što je veća koncentracija, to je veći napon.
5. Ima dobru osjetljivost za kvalitet zraka i detekciju štetnih plinova.
6. Postoje četiri rupe za vijke za jednostavno pozicioniranje;
7. Dimenzije proizvoda: 32mm (dužina) * 22mm (širina) * 27mm (visina)
8. Ima dug vijek trajanja i pouzdanu stabilnost
9. Karakteristike oporavka brzog odgovora
10. Radni napon: 5V
Upute za korištenje modula:
Objašnjenje: Zagrijte se oko 20 sekundi prije upotrebe.
Korak 1: Napajajte modul od 5V DC (pazite da ne obrnete pozitivni i negativni pol, inače će se čip lako izgorjeti).
Korak 2: Ako odaberete DO, TTL izlazne terminale visokog i niskog nivoa, izlazni signal se može direktno povezati na IO port mikrokontrolera ili spojiti na relejni modul. Potenciometar se ovdje koristi za podešavanje praga izlaznog nivoa skok.
Korak 3: Ako odaberete AO, analogni izlaz, ne morate brinuti o potenciometru. Samo povežite AO pin direktno na ulaz AD konverzije ili mikrokontrolera s AD funkcijom. Prema našem iskustvu: u normalnom okruženju, odnosno okruženju bez izmjerenog plina, postavite vrijednost izlaznog napona senzora na referentni napon gas, napon raste svakim povećanjem za 0,1V, stvarna koncentracija gasa koji se meri povećava se za 200ppm (jednostavno rečeno: 1ppm=1mg/kg=1mg/L=1×10-6, često se koristi za izražavanje koncentracije gasa, ili koncentracija rastvora.), prema ovom parametru Izmerena analogna vrednost napona se pretvara u vrednost koncentracije u mikrokontroleru. Napomena: Ako ga koristite kao precizan instrument, kupite standardni kalibracioni instrument na tržištu, inače će doći do grešaka, jer odnos između izlazne koncentracije i napona nije linearan, već teži da bude linearan.

Specifikacije:

Radni napon: DC 3.3-12V

Radna struja: <20ma

Izlazna struja: <30ma

I/O: + – DO AO

Dimenzije: 36x15x7mm

Duzina kabla: 1.3m

Paket uključuje:

1 x modul detektora vlage u tlu

Ovo je fotoelektrični senzor koji integrira prijenos i prijem. Udaljenost detekcije može se podesiti prema zahtjevima. Senzor ima karakteristike dugog dometa detekcije, niske smetnje od vidljive svjetlosti, jeftine cijene, jednostavne montaže i praktične upotrebe. Može se široko koristiti u mnogim automatiziranim proizvodima kao što su izbjegavanje prepreka i brojanje komada na montažnoj liniji.

Električne karakteristike:
U:5VDC
I:100mA
Sn:3-50CM

veličina:

Prečnik: 17MM
Dužina senzora: 45 mm
Dužina kabla: 45 cm

Prijave:

1. Oprema za automatsku proizvodnu liniju za brojanje robe
2. Multifunkcionalni podsjetnik
3. Robot koji hoda po labirintu
4. Sistem automatizacije kuhinje
5. Sigurnosni i protuprovalni sistemi itd.

Fotoelektrični senzor (fotoelektrični prekidač) NPN normalno otvoren
Model: E18-D80NK.

Tehnički parametri fotoelektričnog prekidača E18:
1. Izlazna struja DC/SCR/relej Kontrolni izlaz: 100mA/5V napajanje
2. Potrošnja struje DC<25mA
3. Vrijeme odgovora <2ms
4. Ugao pokazivanja: ≤15°, efektivna udaljenost je podesiva od 3-80CM
5. Objekt detekcije: proziran ili neproziran objekt
6. Temperatura radnog okruženja: -25℃~+55℃
7. Standardni objekti za detekciju: sunčeva svjetlost ispod 10000LX, žarulja ispod 3000LX
8. Materijal školjke: plastika
